ПОСВЯЩАЕТСЯ 40-ЛЕТИЮ МЕЖДУНАРОДНОЙ ДЕТСКОЙ ЗДРАВНИЦЫ - АРТЕКА ИМЕНИ В.И.ЛЕНИНА
Учиться! Учиться! Учиться!


"Этот чудесный лагерь подарили нам наша Советская Родина и родная Коммунистическая партия. Большое вам пионерское спасибо от всех ребят, которые отдыхали, отдыхают и будут отдыхать в Артеке".
Рапорт артековцев Центральному Комитету КПСС.


Перед тобой книга об Артеке. Прочти её. Если ты уже побывал в этом лагере, ты вспомнишь дни, проведённые в гостях у ласкового моря и весёлого солнца. Если ты ещё не был в Артеке, то познакомишься с самым любимым лагерем советской детворы.

Артек!
Это слово наполнено радостью и светом.

Артек!
Это плеск весёлых прибрежных волн Чёрного моря.

Артек!
Это лёгкий хруст сухой ветки на извилистой тропинке, ведущей в горы.

Артек!
Это звонкий призыв барабана к пионерскому костру у старого дуба

Артек!
Это заветная мечта всех ребят.

У советской детворы тысячи пионерских лагерей и многие из них они любовно называют Артеками. В посёлке Вайвари, на Рижском взморье, находится Латвийский Артек, в живописном местечке, в Волчковичах, - Белорусский Артек, на берегу Обского моря, недалеко от городка Науки, - Сибирский Артек, под сенью дубов и клёнов в Жигулях - Волжский, на берегу Ахтубы - Волгоградский, в Брюховичском лесу - Львовский, на берегу речки Сынтул, у её впадения в Оку, - Рязанский Артек, в зелёном уголке Акмолинской степи, у тихих заводей Ишима, - Степной Артек. У марийских ребят есть Марийский Артек, у башкирских пионеров - Башкирский Артек. У дальневосточников есть свой - Дальневосточный Артек. А Северных Артеков даже несколько!

Прошлым летом многочисленные братья Крымского Артека дружно, по-пионерски поздравили его с сорокалетием.

Артек: Площадь Дружбы

В 1924 г., в трудное для нашей страны время, партия и правительство приняли решение строить по всей стране пионерские лагеря. Для первого пионерского лагеря было облюбовано место на побережье Южного Крыма, вблизи горного ручья Артек, в краю сказочной природы.

Вначале в лагере были четыре брезентовые палатки, дощатые столы, скамейки, керосиновые лампы. Были подводы, на которых приезжали ребята в лаптях и босиком... Но уже и тогда в Артеке царила захватывающая пионерская романтика.

С тех пор прошло сорок лет. За это время в Артеке побывало около 200 тысяч пионеров нашей страны и детей из зарубежных стран. Дружба в Артеке объединяет ребят со всех концов земли в одну пионерскую семью.

Есть в Артеке замечательное памятное место - окружённая морем цветов мемориальная плита из крепкого камня диорита. Проходя мимо неё, каждый пионерский отряд, приспуская красный флажок, отдаёт пионерский салют. На серой плите строгая надпись:

"Они были артековцами:
Тимур Фрунзе, Иван Туркенич, Гуля Королёва,
Володя Дубинин, Рубен Ибаррури, Витя Коробков,
Лиля Карастоянова, Радик Руднев".

Эти имена знают все пионеры. Они сияют на высоких бортах океанских кораблей, звенят в пионерских песнях. Этими именами названы пионерские отряды, дружины, школы, улицы городов.

И в дни больших ребячьих праздников чтут артековцы светлую память тех, кто погиб в боях за советскую Родину.

Живя в весёлом и солнечном лагере, наверное, многие ребята задумывались над тем, как построен этот пионерский город? Почему его корпуса построены так, а не иначе? Почему они стоят на этом, а не на другом месте?

На все эти вопросы ответит наша книга.

Территория Артека площадью 300 гектаров вытянулась вдоль берега Чёрного моря от горы Медведь до скалы Генуэзской крепости на 5 километров (Уточнение www.Suuk.su: Примерно 3 километра). Несмотря на небольшую протяжённость этой территории, здесь можно встретить всю флору и фауну Крыма.

Каждый уголок Артека имеет свой микроклимат, обусловленный особенностями рельефа, влиянием моря, субтропической растительностью, воздушных потоков с Крымских гор. На микроклимате Артека сказывается близость горы Медведь - накаляясь за день от солнечных лучей, она ночью отдаёт своё тепло окружающей среде.

Причудливая цепь Крымских гор, сложный рельеф участка, спускающегося к морю террасами, горные речки Артек и Путанис, вечнозелёная растительность, своеобразная линия берега, сказочные скалы-близнецы Адалары, сверкающие в брызгах прибоя, как два огромных драгоценных камня, - всё это создаёт неповторимую живописность территория Артека.

На этой прибрежной полосе среди зелени раскинулись островки построек Нового Артека.

План Артека
Схема генерального плана Нового Артека
А - гора Медведь; Б - речка Арект; В - речка Путанис; 1 - лагерь "Морской"; 2 - лагерь "Горный"; 3 - больничный городок; 4 - лагерь "Воздушный"; 5 - городок научной фантастики с дворцом космонавтики; 6 - парк-заповедник Артека с домом флоры и фауны Крыма; 7 - комплекс науки, техники, искусства и спорта; 8 - лагерь "Прибрежный"; 9 - зона хозяйственного обслуживания; 10 - лагерь "Лазурный"; 11 - пионерский городок лагерей "Лазурный" и "Кипарисный"; 12 - лагерь "Кипарисный"; 13 - верхняя транспортная магистраль; 14 - главный въезд с шоссе Симферополь - Ялта; 15 - хозяйственный въезд; 16 - гавань Артека.

При разработке генерального плана Нового Артека проектировщики максимально учли природные особенности этой территории. Планировка Нового Артека в целом и каждого из его шести пионерских лагерей представляет собой не сухую геометрическую схему, а живую композицию, тесно связанную с природным окружением. По генеральному плану, Новый Артек рассчитан на 6000 одновременно отдыхающих детей.

Совершим прогулку по Артеку и познакомимся со всеми его лагерями. Начнём с востока, от горы Медведь.




Артек: Фотографии Морского

У подножия этой горы, у самого моря расположился лагерь "Морской". С севера его территорию предохраняют от холодных ветров Крымские горы. С востока на его микроклимат оказывает свое воздействие гора Медведь. С запада через Теплую балку, на дне которой струится речка Артек, в "Морской" проникает прохладный воздух с гор. Преобладающее влияние на микроклимат "Морского" оказывают морские бризы.

Территория лагеря покрыта субтропической растительностью, здесь растут кипарисы, оливковые деревья, лавровишневые кустарники. Для того, чтобы сохранить эту ценную растительность, проектировщики часть лагерных построек вынесли к самому морю, а деревья и кустарники во время строительства были защищены от повреждений.

Лагерь "Морской" - первенец Нового Артека. Он рассчитан на 500 мест и состоит из одной дружины.

Главный вход в лагерь и приёмный корпус находятся на самой высокой отметке участка; отсюда открывается вид на основную часть территории "Морского". Из приемного корпуса вновь прибывшие в лагерь ребята спускаются по живописным лестницам на площадку, созданную на плоской кровле Ленинской комнаты. С этой площадки по переходам и лестницам они проходят на набережную.

Набережная лагеря сделана на двух уровнях. На верхнем уровне проходит аллея Магнолий, вдоль которой размещаются Ленинская комната, столовая "Оливковая роща", корпуса "Изумрудный" и "Оранжевый", площадь Дружбы, медицинский корпус и костровая площадка. На нижнем уровне набережной расположены спальные корпуса.

Ступенчатое расположение зданий по рельефу, ажурные лестницы, пандусы-трапы, плоские кровли-палубы и легкие навесы-паруса создают впечатление, будто находишься на огромном корабле.

Пройдем по тому месту, где стояли первые палатки лагеря Артек. Здесь теперь расположена площадь Дружбы - центр лагеря "Морской". Сюда вновь прибывшие ребята приходят знакомиться друг с другом, здесь они принимают своих гостей, отсюда они уезжают после отдыха, здесь проводятся различные лагерные мероприятия.

На площади Дружбы располагается Ленинская комната. В ней устраиваются выставки, посвященные В.И.Ленину, трудовой жизни советского народа, а также проводятся собрания совета дружины. В торце Ленинской комнаты находится мраморная мозайка - портрет В.И.Ленина и его слова: "Учиться, учиться, учиться."

Мозаичное панно Ленинской комнаты на тему дружбы юношества земного шара выполнено на белом инкерманском камне из цветных крымских камней. Ребята первой смены лагеря активно помогали создателям Артека, собирая цветные камни для этой мозайки.

В центре площади Дружбы, замощенной цветными цементными плитами, расположен декоративный бассейн с изображением на дне цветов и летящей чайки. Материалом для бассейна и мозайки послужили валуны и цветная галька, которыми так богат лагерный пляж.

В лагере "Морской" значительное место занимают малые архитектурные формы: причудливые сиденья, скамьи, декоративные бассейны. Для их создания использовались природные материалы - валуны, крупные постелисстые камни, корневища, галька, цветные камни. Среди цветников и деревьев из камней составлены живописные альпийские горки.

Подойдем поближе к отдельным зданиям лагеря. Каждый корпус "Морского" назван по цвету его окраски: "Изумрудный", "Красный", "Синий" и др.

Все спальные корпуса, расположенные вдоль моря, рассчитаны каждый на один пионерский отряд, а каждая комната спального корпуса - на одно пионерское звено. На первом этаже размещены комнаты мальчиков, на втором - комнаты девочек и пионервожатых. На каждом этаже есть бытовая комната с уборными, ногомойками, индивидуальными шкафчиками, местами для хранения обуви и т.д. Все свои вещи дети хранят в бытовой комнате.

Большинство комнат обращено прямо на море. Окна - на всю ширину комнаты. Они легко раздвигаются и комната превращается в большую лоджию, открытую с одной стороны на море, с другой - в парк. Для того чтобы избежать солнечного перегрева комнат, предусмотрены солнцезащитные устройства. Даже в самое жаркое время в комнате всегда прохладно.

Легкая открытая лестница связывает галереи корпуса с плоской кровлей, замощенной цветными бетонными плитами. Это - отрядное место, где организуются линейки, встречи, беседы, хороводы, пляски и т.д.

Здание библиотеки лагеря прозрачно, оно раскрыто в природу, и природа свободно вливается в него. Отверстия поверху и понизу по всему периметру здания способствуют движению воздуха, отчего в библиотеке всегда прохладно.

Столовая лагеря "Морской" - "Оливковая роща" - имеет живописную форму и окраску, созвучную богатой крымской природе. Грибовидные конструкции перекрытия столовой выкрашены в два цвета - красный и желтый; на стеклянных ограждениях выполнены цветные панно на тему: "Игры детей нашей планеты".

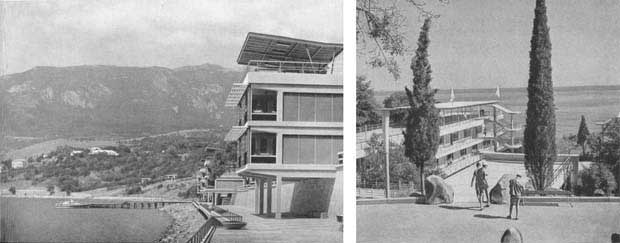

Вид с запада
Вид с востока

Набережная. Вид с востока
Вход в лагерь

Набережная. Вид с запада
Галереи корпуса "Изумрудный"

Площадь Дружбы
Мозаика. Художники Д.М.Мерперт и Я.Н.Скрипков

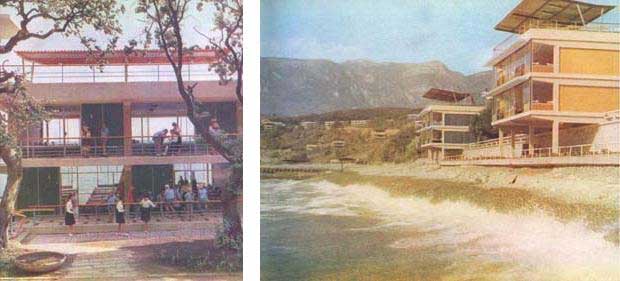

Спальный корпус "Жёлтый"
Фестивальный бассейн

Галереи спального корпуса "Зелёный"
Спальные корпуса

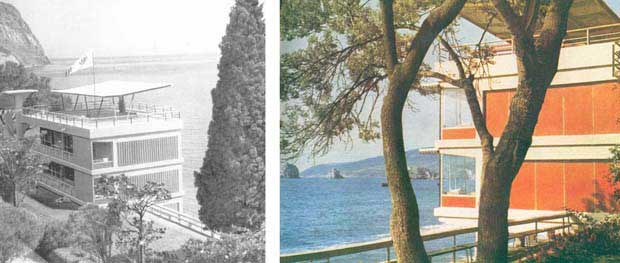

Спальный корпус "Красный"
Фрагмент спального корпуса "Красный"

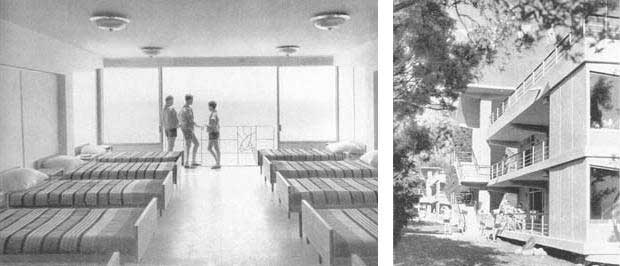

Спальная комната
Спальные корпуса со стороны галерей

Спальная комната в копусе для руководителей детей из зарубежных стран
Спальный копус для руководителей детей из зарубежных стран

Гостиная копуса для руководителей детей из зарубежных стран
Библиотека

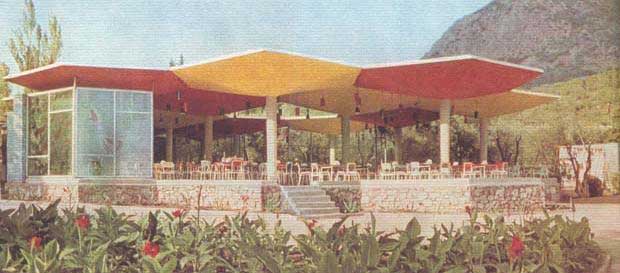

Столовая "Оливковая роща"
Мозаика по стеклу - художники Т.В.Бочарова, И.М.Егоркина, О.С.Куранская, Ю.И.Пирогова


Фонтан в столовой

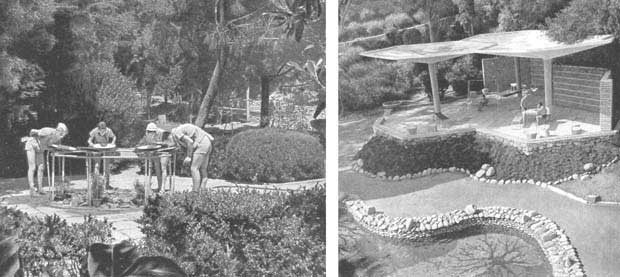

Питьевой фонтанчик
Отрядная беседка





Артек: Фотографии Прибрежного

Пройдя вдоль берега на запад от "Морского", мы попадаем в лагерь "Прибрежный". Он раскинулся на холмистой территории между речками Артек и Путанис. До строительства лагеря здесь не было ни одного дерева, живописность этому целинному уголку придавали лишь балки, овраги, холмы и отдельные большие камни. Сейчас на территории "Прибрежного" растёт более 35 тысяч деревьев. Для этого участка характерен особый мягкий микроклимат. Он складывается под влиянием потоков горного воздуха, морских бризов и тепла, отдаваемого горой Медведь. "Прибрежный" - самый большой лагерь Нового Артека. Он в 4 раза больше "Морского", и в нём отдыхают около 2000 детей. В лагере более 50 зданий и сооружений. Если посмотреть на него с вертолёта, то можно увидеть, что сооружения "Прибрежного" группируются по изогнутым линиям, напоминающим круглые скобки. Таких групп четыре. Каждая группа состоит из пяти спальных корпусов, в которых размещается одна дружина. Две группы объединены в одну композицию, раскрытую к морю и завершённую в одном случае столовой "Грибы" (Прим. www.Suuk.su: Здание не сохранилось), в другом - столовой "Круг". Ярусное расположение основных зданий лагеря по рельефу создаёт впечатление плывущих кораблей.

Лагерь состоит из четырёх дружин с романтическими названиями: "Речная", "Озёрная", "Полевая" и "Лесная". Соответственно названию дружины названы и спальные корпуса. Например, корпуса дружины "Речная" названы по именам рек: "Волга", "Амур", "Енисей", "Ангара" и др., в дружине "Озёрная" - по именам озёр: "Ильмень", "Байкал", в "Полевой" - по именам цветов: "Ромашка", "Колокольчик", в "Лесной" - по именам деревьев: "Тополь", "Клён" и др.

Пребывая в этот лагерь, дети попадают на площадь приёма детей. Здесь размещены приёмный и медицинский корпуса. Посетив их, ребята по извилистым дорожкам спускаются в свои спальные корпуса.

В "Прибрежном" все дорожки были проложены лишь после того, как сами дети, прожив в лагере больше года, нашли наиболее короткие расстояния и наиболее живописные формы этих дорожек. Дорожки выполнены из бетонных плит. В широких швах между отдельными плитами сейчас проросла трава. По таким дорожкам очень приятно ходить.

В спальных корпусах "Прибрежного" живут по два пионерских отряда. Около каждого корпуса есть спортивная площадка и грибовидная беседка, где пионеры отряда проводят различные встречи. Кроме этого, в каждой дружине есть костровая площадка и плавательный бассейн. На костровой площадке ребята принимают своих гостей, проводят различные соревнования, смотрят фильмы и т.д.

В "Прибрежном" созданы три открытых плавательных бассейна, вода в которых подогревается до нужной температуры. Дети купаются в них, когда море штормит, а также весной и осенью, когда стоит хорошая солнечная погода, но вода в море ещё холодная.

Столовая "Грибы" обслуживает дружины "Речная" и "Озёрная". Она располагается на трёх террасах. На одной из них устроен декоративный бассейн, над которым склонилась плакучая ива. Любуясь этим живописным уголком лагеря, никто не подозревает, что декоративный бассейн - необходимая часть холодильников этой столовой.

Столовая "Круг" рассчитана на дружины "Полевая" и "Лесная". Здание столовой имеет интересное перекрытие виде опрокинутого конуса с большим отверстием в середине. Такая форма способствует тому, что движение потоков воздуха создаёт в столовой прохладу.




Площадь приёма детей
Лестница на площади приёма детей

Приёмный корпус
Медицинский корпус

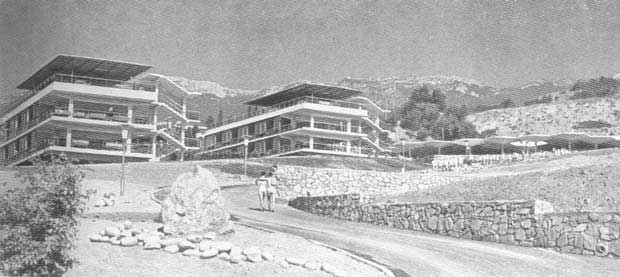

Дружина "Лесная"
Спальный корпус "Тополь"

Галереи спального корпуса "Клён"
Спальный корпус "Байкал"


Дружина "Озёрная"


Спальные корпуса дружины "Озёрная"

Спальный корпус "Ромашка"
Солнцезащитные устройства в спальном корпусе

Спальные комнаты могут быть использованы как классы

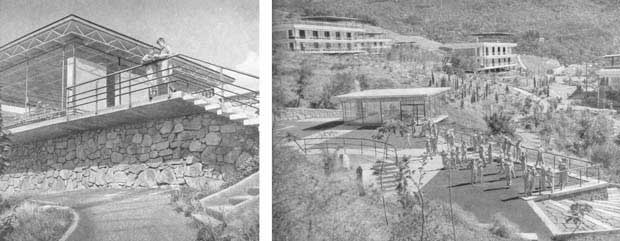

Спальные корпуса для пионервожатых

Спальный корпус "Кувшинка" для пионервожатых
Спальная комната

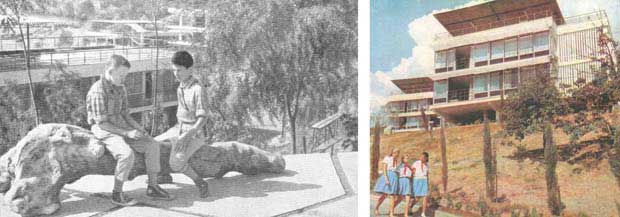

Причудливое сиденье - ствол дерева
Спальные корпуса для пионервожатых

Спальный корпус "Ландыш" для руководителей детей из зарубежных стран

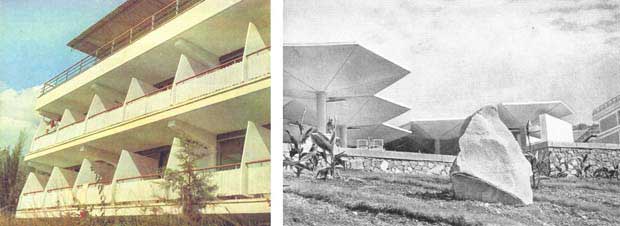

Столовая "Грибы"

Костровая площадка с бассейном дружины "Озёрная"
Бассейн

Декоративный бассейн в столовой "Грибы"
Столовая "Круг"

Библиотека дружины "Речная"
Библиотека дружины "Озёрная"






С площади Мира выше "Морского" виден строящийся круглогодичный лагерь "Горный". С запада он примыкает к Тёплой балке, с севера - к заповеднику Артека, а с восточной стороны сливается с парком, расположенным у горы Медведь. Преобладающее влияние на микроклимат лагеря оказывает горный воздух. Здесь растут лиственные и хвойные деревья: редчайшее дерево - болотный кипарис, альпийская сосна и другие. Горный климат, вечнозелёные деревья, хорошие площадки для строительства отличают это место от территории других лагерей Артека.

На территории лагеря "Горный" располагаются три дружины - "Хрустальная", "Янтарная" и "Алмазная", каждая на 420 ребят. В комплекс "Горного" входят три спальных корпуса, Ленинская комната, столовая, приёмный корпус, плавательный бассейн, гимнастический зал, костровые и спортивные площадки.

Центральное место лагеря "Горный" - площадь Рукопожатий. Здесь размещены столовая, плавательный бассейн и гимнастический зал. Площадь связана с приёмным корпусом, где находятся медицинская и служебная части лагеря. Аллея Серпантинов соединяет площадь Рукопожатий с амфитеатром, предназначенным для лагерей "Морской" и "Горный". Рядом с центральной площадью расположен спортивный сектор "Горного".

Спальные корпуса в "Горном" - четырёхэтажные. Они похожи на большие морские лайнеры. Каждый корпус вмещает целую дружину. На первом этаже располагаются игровые комнаты, дружинная комната, вестибюльная группа с двумя входами и гардеробом, при котором предусмотрена сушилка для пляжных полотенец, одежды и обуви. Второй, третий и четвёртый этажи заняты спальнями. В торцах этажей находятся умывальные, уборочные и бытовые комнаты. В середине спального этажа размещены комнаты пионервожатых; они делят этаж на две равные части: на спальни девочек и спальни мальчиков. Каждая комната площадью 40 м2 рассчитана на десять мест, т.е. на одно пионерское звено. Окна комнат раздвижные.

Плоская кровля спального корпуса напоминает палубу огромного корабля, на кровле есть даже "корабельная труба" - вентиляционное устройство, есть мачта, на которой пионеры будут поднимать свой флаг во время сбора. Плоская кровля используется для проведения линеек, сборов и других лагерных мероприятий. Лёгкий навес кровли остеклён. На плоскую кровлю кроме двух внутренних лестниц ведёт ещё наружная открытая лестница.






Лагерь "Горный". Монтаж спального корпуса.

Лагерь "Горный". Монтаж спального корпуса.
Мы совершили прогулку по построенным лагерям Нового Артека. Теперь познакомимся с участками его будущих лагерей.

Западную часть Артека до мыса Суук-Су займет круглогодичный лагерь "Лазурный". Он расположится высоко над уровнем моря. С этого участка открываются необъятные лазурные дали моря. Существенное влияние на микроклимат лагеря оказывают горный воздух, проникающий сюда через Продувную балку. Территория «Лазурного» покрыта роскошными кипарисовыми и сосновыми парками.

Рядом с «Лазурным», по другую сторону Продувной балки, находится территория лагеря "Кипарисный". Она так же, как и в «Лазурном», характеризуется отчетливо выраженным горным рельефом. Участок буквально утопает в кипарисовых зарослях. Пляж в «Кипарисном» с самой мелкой в Артеке галькой.

Высоко в горах над «Горным» разместится лагерь «Воздушный».

В центре Нового Артека, на самых высоких отметках его территории, разместится общеартековский комплекс науки, культуры, техники и искусства. Здесь ребята смогут заниматься различными делами. В Доме пионерской учебы сосредоточится вся кружковая работа. В этом же доме во время учебного года будут проводиться обычные школьные занятия. Дом пионерской учебы выходит на площадь Мира. На площади разместится дом искусства и Ленинская аудитория на 900 мест, где артековцы будут проводить свои сборы, встречаться с деятелями техники, науки, культуры и искусства, давать различные театральные представления.

Ниже площади Мира расположится подковообразный стадион. Он вместит в себя всех ребят Нового Артека. Спортивные состязания и игры на стадионе будут проходить на фоне великолепного артековского пейзажа. Здесь же разместится открытый плавательный бассейн с подогреваемой водой, рядом с бассейном предполагается построить закрытый спортивный зал. В этот комплекс войдут разнообразные спортивные площадки.

Недалеко от комплекса, в Теплой балке, запроектирован городок научной фантастики, где намечается возвести детскую обсерваторию, установить космическую ракету, построить такие занимательные для детей сооружения, как горный разрез, воздушный шар, дом робота, математический лабиринт и другие.

Все лагеря Нового Артека связаны верхней транспортной магистралью, которая одновременно является и границей Артека. В Артек можно попасть через въезды со стороны Симферопольского шоссе и со стороны морской гавани. Кроме этих въездов есть еще третий въезд в зону хозяйственных построек.





Перед архитекторами и строителями Нового Артека стояла задача на неосвоенных территориях с различными климатическими и геологическими условиями построить комплекс из множества зданий и сооружений разного назначения – от больших дворцов, спальных корпусов, столовых и бассейнов до игровых площадок и беседок, увязав их с природным окружением. Для того чтобы создать самые разнообразные типы сооружений в лагере и сократить сроки строительства, проектировщики стремились найти такие архитектурные формы лагерных сооружений, а следовательно, такие современные высокоэкономичные конструкции и детали, которые позволили бы применить при строительстве полнейшую индустриализацию и сборность.

Необходимо было найти такие архитектурно-конструктивные элементы, различные комбинации из которых давали бы возможность создавать здания самого различного назначения. Творческой лабораторией, на базе которой развивался Новый Артек, стал лагерь «Морской». В процессе его проектирования были проверены различные архитектурно-планировочные и конструктивные решения. Так были найдены два основных конструктивных элемента-модуля:

1) одноэтажный прямоугольный объём, или, проще говоря, комната площадью 40 м2 с частью галереи и с лестницей;
2) объём, образованный тремя стойками с грибовидным перекрытием, или, иначе, архитектурно-конструктивный элемент беседки.

Каждый архитектурно-конструктивный элемент в свою очередь состоит из шести железобетонных деталей:

Железобетонной полурамы или полной рамы из двух одинаковых полурам. Это основная железобетонная деталь в строительстве Артека;
железобетонного настила или плиты перекрытия;
железобетонной Т-образной консольной опоры для лестничных маршей, напоминающей описанную выше полураму;
железобетонного лестничного марша с консольными площадками;
железобетонной круглой стойки с внутренним водостоком;
железобетонного треугольного элемента, напоминающего лепесток цветка и образующего после монтажа грибовидное или зонтичное перекрытие.

Первые четыре детали составляют первый объемный элемент-модуль, пятая и шестая образуют второй объемный элемент. Этот набор деталей дополняют сборные стаканообразные блоки для фундаментов.




Основные сборные унифицированные железобетонные элементы, из которых сооружены все здания Нового Артека.

1 - полурама каркаса зданий; 2 - настил перекрытия; 3 - Т-образная консольная опора лестничных маршей; 4 - лестничный марш с консольными площадками; 5 - стойка грибовидного перекрытия: 6 - треугольный элемент грибовидного перекрытия; 7, 8 - фундаментные блоки.



Из таких деталей созданы все 70 лагерных сооружений Нового Артека. Впервые в практике строительства в сейсмически-оползневом районе со сложным рельефом были возведены здания из заранее изготовленных элементов. Конструкции всех сооружений выполнены из унифицированных сборных железобетонных элементов шести типов. В Новом Артеке наряду с железобетоном и местными материалами широко применены стекло, асбоцемент, алюминий, цветные пластики и другие новейшие строительные материалы. Несмотря на то, что сооружения Нового Артека возведены из одних и тех же типовых элементов, все лагерные здания разные. Они отличаются друг от друга этажностью, протяженностью, посадкой на рельеф, благоустройством, цветовым решением и, конечно, объемным решением в целом в зависимости от своего назначения.

Комплекс лагеря тесно связан с природой. Архитекутра дополняет природу, а та в свою очередь обогащает архитектуру; они неразрывны и настолько органично связаны между собой, что составляют единое гармоничное целое.

Архитектура Нового Артека близка и понятна детям. Она обогащает внутренний мир ребёнка, развивает его художественный вкус. Она оказывает решающее воздействие на воспитание водрастающего поколения.




МАКЕТЫ:

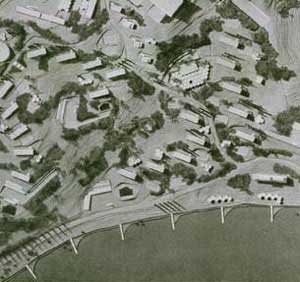

Восточная часть Нового Артека.


Комплекс науки, техники, искусства и спорта.


Лагерь "Прибрежный". Спальный корпус, выполненный из основных унифицированных сборных железобетонных элементов.

Лагерь "Морской". Генеральный план.


Лагерь "Прибрежный". Генеральный план лагеря.


Лагерь "Прибрежный". Столовая, выполненная из унифицированных сборных железобетонных элементов.

Восточная часть Нового Артека.


Лагерь "Морской". Генеральный план.


Лагерь "Прибрежный". Генеральный план лагеря.


Комплекс науки, техники, искусства и спорта.


Лагерь "Прибрежный". Спальный корпус, выполненный из основных унифицированных сборных железобетонных элементов.


Лагерь "Прибрежный". Столовая, выполненная из унифицированных сборных железобетонных элементов.





ЭСКИЗЫ:

Лагерь "Прибрежный". Панорама.



Лагерь "Горный". Перспектива.



Лагерь "Горный". Перспектива.



Лагерь "Морской". Набережная. Эскиз автора.

Лагерь "Морской". Набережная. Эскиз автора.

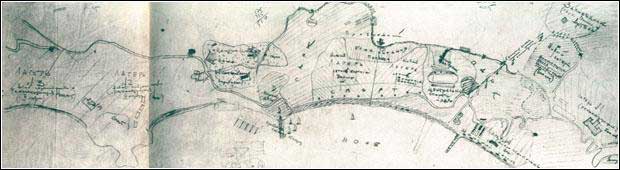

Новый Артек. Зонирование территории на отдельные лагерные комплексы. Эскиз автора.


Лагерь "Морской". При планировании комплекса были учтены не только рельефные особенности территории, но и богатейшая субтропическая растительность. Эскиз автора.


Лагерь "Морской". Эскиз принципиальных архитектурно-планировочных решений, положенных в основу проектирования лагерей и отдельных зданий Нового Артека.
1 - спальная комната благодаря раздвижным переплётам превращается в большую лоджию, раскрытую на море; 2 - спальные комнаты имеют постоянную аэрацию и инсоляцию; 3 - рельеф местности всегда сохраняется, планировка зданий учитывает особенности рельефа.





ЧЕРТЕЖИ:

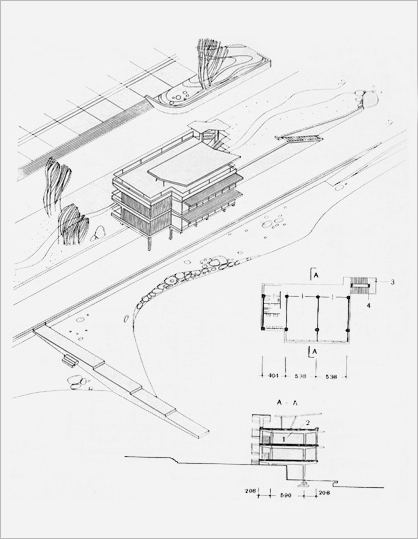

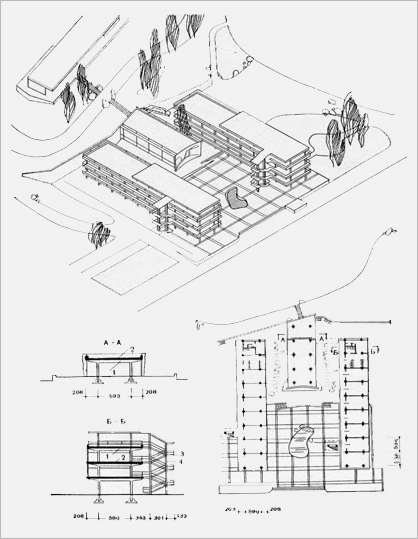

Лагерь "Морской". Спальный корпус на один отряд. Выполнен из четырёх унифицированных железобетонных деталей элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Морской". Спальный корпус на один отряд. Выполнен из четырёх унифицированных железобетонных деталей элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.

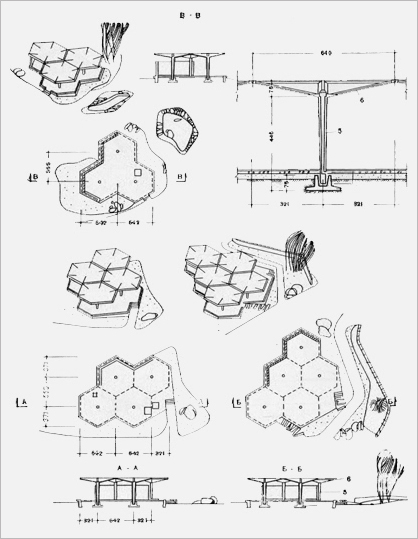

Лагерь "Морской" и "Прибрежный". Различные планировочные решения отрядных мест и беседок. Выполнены из двух унифицированных железобетонных элементов грибовидного перекрытия:
5 - стойка; 6 - треугольный элемент.




Лагерь "Морской" и "Прибрежный". Различные планировочные решения отрядных мест и беседок. Выполнены из двух унифицированных железобетонных элементов грибовидного перекрытия:
5 - стойка; 6 - треугольный элемент.




Лагерь "Морской". Площадь Дружбы. Спальные корпуса и Ленинская комната между ними выполнены из четырёх унифицированных железобетонных элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Морской". Спальный корпус на один отряд. Выполнен из четырёх унифицированных железобетонных деталей элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.

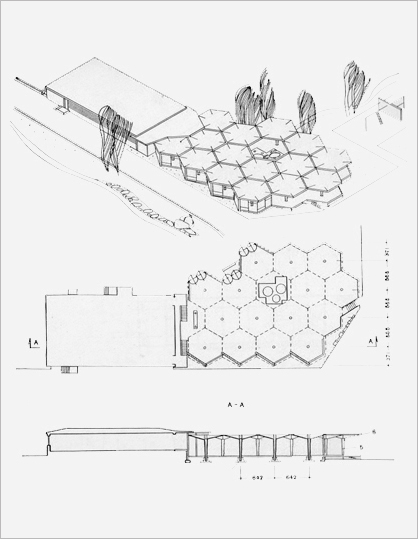

Лагерь "Морской". Столовая "Оливковая роща" Выполнена из двух унифицированных железобетонных элементов грибовидного перекрытия:
5 - стойка; 6 - треугольный элемент.




Лагерь "Морской". Столовая "Оливковая роща" Выполнена из двух унифицированных железобетонных элементов грибовидного перекрытия:
5 - стойка; 6 - треугольный элемент.




Лагерь "Прибрежный". Спальный корпус на два отряда. Выполнен из четырёх унифицированных железобетонных деталей элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Прибрежный". Спальный корпус на два отряда. Выполнен из четырёх унифицированных железобетонных деталей элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Прибрежный". Медицинский корпус. Выполнен из четырёх унифицированных железобетонных деталей элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Прибрежный". Медицинский корпус. Выполнен из четырёх унифицированных железобетонных деталей элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Прибрежный". Приёмный корпус. Выполнен из четырёх унифицированных железобетонных элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Прибрежный". Приёмный корпус. Выполнен из четырёх унифицированных железобетонных элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Прибрежный". Столовая "Грибы". Выполнена из двух унифицированных железобетонных элементов грибовидного перекрытия:
1 - рама каркаса; 2 - настил перекрытия; 5 - стойка; 6 - треугольный элемент.




Лагерь "Прибрежный". Столовая "Грибы". Выполнена из двух унифицированных железобетонных элементов грибовидного перекрытия:
1 - рама каркаса; 2 - настил перекрытия; 5 - стойка; 6 - треугольный элемент.

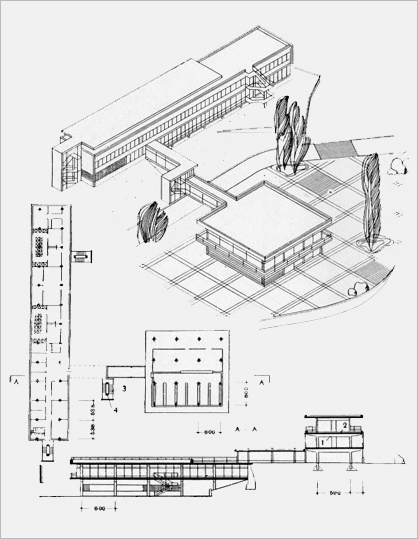

Комплекс науки, техники, искусства. Дом пионерской учёбы. Выполнен из двух унифицированных железобетонных элементов:
1 - рама каркаса; 2 - настил перекрытия.




Комплекс науки, техники, искусства. Дом пионерской учёбы. Выполнен из двух унифицированных железобетонных элементов:
1 - рама каркаса; 2 - настил перекрытия.




Лагерь "Горный". Спальный корпус на одну дружину. Выполнен из четырёх унифицированных железобетонных элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Горный". Спальный корпус на одну дружину. Выполнен из четырёх унифицированных железобетонных элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Горный". Приёмно-медицинский корпус. Выполнен из четырёх унифицированных железобетонных элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Горный". Приёмно-медицинский корпус. Выполнен из четырёх унифицированных железобетонных элементов:
1 - рама каркаса; 2 - настил перекрытия; 3 - Т-образная опора лестницы; 4 - лестничный марш.




Лагерь "Прибрежный". Костровая площадка с плавательным бассейном дружины "Речная". Применён унифицированный железобетонный элемент - полурама каркаса.



Лагерь "Прибрежный". Костровая площадка с плавательным бассейном дружины "Речная". Применён унифицированный железобетонный элемент - полурама каркаса.



• НАВЕРХ
